Opis produktu

Przedmiotem sprzedaży jest piła w wyposażeniu podstawowym bez tarczy.

Cechy:

  • piła poprzeczna/radialna o maksymlanej wysokości cięcia 200 mm
  • stabilna konstrukcja z żeliwa szarego
  • precyzyjne łożyskowanie kulkowe prowadnicy narzędzia na hartowanych i szlifowanych stalowych wałkach
  • ręczny posuw piły
  • szybka regulacja ukosu do 25° w poziomie i do 30° w pionie
  • regulowane ograniczniki stałe pod kątem 90° i 45°
  • dolna osłona tarczy piły może być podłączona do systemu odciągowego

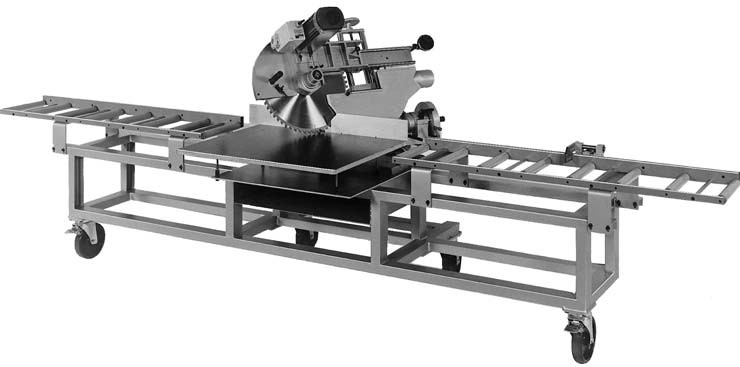

  • maszyna zamontowana na mobilnej podstawie ze stołami rolkowymi o długości 1,5 m po lewej i prawej stronie
  • lewa strona ze skalą i zderzakiem

Odpowiednia do cięcia:

  • drewna
  • PVC
  • aluminium

Wyposażenie opcjonalne:

  • zacisk ręczny po lewej stronie
  • Pneumatyczna końcówka natryskowa
  • Pneumatyczny zespół sterujący składający się z separatora wody, zaworu redukcyjnego z manometrem i olejarki
  • Zawór redukcyjny ciśnienia z manometrem
  • Przechylanie maszyny z przodu na obie strony za pomocą pokrętła ręcznego
  • Urządzenie laserowe, promień lasera ok. Lina o długości 300 mm
  • Cyfrowy moduł odczytowy do regulacji kąta poziomego, 230 Volt
  • Cyfrowy moduł odczytowy do regulacji kąta poziomego i pionowego, 230 Volt
  • Cyfrowy moduł odczytu (alternatywa 1,5 V na zasilaniu akumulatorowym) na oś
  • Jednostka pozycjonująca NC dla 2 osi: Głowica uchylno-obrotowa maszyny. Cyfrowy odczyt pozycji rzeczywistej i końcowej (#)
  • Jednostka pozycjonująca NC dla 1 osi: Obrotowa głowica maszyny. Cyfrowy odczyt aktualnej pozycji i pozycji końcowej
  • Jednostka pozycjonująca NC dla 1 osi: Głowica uchylna maszyny. Cyfrowy odczyt pozycji rzeczywistej i końcowej (#)
  • Worek na wióry z zamkiem błyskawicznym do opróżniania
  • Mobilny system odciągowy o długości 2,5 m. rura, 400 Volt (niedozwolona do profesjonalnej obróbki drewna)
  • Mobilny system odciągowy o długości 2,5 m. rura 400 Volt (instalacja czystego powietrza ze znakiem jakości „H2” dla przemysłu drzewnego)
  • Automatyczny moduł rozruchowy do maszyn z systemem odsysania
  • Długość cięcia do ok. 600 mm na zamówienie

Wyposażenie opcjonalne - tarcze:

  • Tarcza TCT 300 x 3,2 x 40 mm, 72  (dla drewna)
  • Tarcza TCT 300 x 3,2 x 40 mm, 96  (do aluminium i PCV)
  • Tarcza TCT 305 x 2,2 x 40 mm 80 (dla profili z cienkościennych blach stalowych)
  • Tarcza TCT 350 x 3,4 x 40 mm, 42 (dla drewna)
  • Tarcza TCT 350 x 3,2 x 40 mm, 72  (dla drewna)
  • Tarcza TCT 350 x 3,0 x 40 mm, 108 (do aluminium i PCV)
  • Tarcza TCT 420 x 3,4 x 40 mm, 48 (dla drewna)
  • Tarcza TCT 420 x 3,2 x 40 mm, 84 (dla drewna)
  • Tarcza TCT 420 x 3,2 x 40 mm, 108 (do aluminium i PCV)
  • Tarcza TCT 520 x 4,0 x 50 mm, 60 t (dla drewna)
  • Tarcza TCT 520 x 3,6 x 50 mm, 120 (do aluminium i PCV)
  • Tarcza TCT 550 x 4,0 x 50 mm, 180 (do aluminium i PCV)

Wyposażenie opcjonalne - stoły robocze:

Normalna konstrukcja do lżejszego drewna, profili PVC i aluminiowych

  • Konstrukcja: Łożyskowane rolki z tworzywa sztucznego o średnicy 40 mm, szerokość rolki 300 mm, rozstaw rolek 300 mm,
  • Wysokość przenośnika rolkowego 885 +/- 10 mm, w tym część łącząca do pił z ramieniem promieniowym typu ZS...
  • Ważne: Należy podać stronę podłączenia i typ maszyny!
  • Typ RO: Przenośnik rolkowy w komplecie ze stojakami i częścią łączącą
  • Typ RLK : Przenośnik rolkowy / system ogranicznika długości ze skalą i ogranicznikiem. W komplecie ze stojakami i częścią łączącą
  • Typ RLH: Przenośnik rolkowy / system zatrzymania długości z flip-stopem, regulacja długości za pomocą pokrętła ręcznego z miejsca pracy i pneumatycznego zacisku flip-stopu, elektroniczny wyświetlacz cyfrowy, w komplecie ze stojakami i częścią łączącą
  • Typ RLHK : Przenośnik rolkowy / system zatrzymania długości jak typ RLH, plus pneumatyczne składanie klapki z miejsca pracy

Ciężkie systemy rolkowe (do pracy w stolarniach)

  • Konstrukcja: Łożyskowane kulkowo rolki stalowe o średnicy 60 mm, szerokość rolki 400 mm, rozstaw rolek 200 mm, nośność na rolkę 80 kg,
  • Wysokość przenośnika rolkowego: 885 +/-10 mm, w tym część łącząca do pił z ramieniem promieniowym typu ZS ...
  • Ważne: Należy podać stronę podłączenia i typ maszyny!
  • Typ RO-ST60: Przenośnik rolkowy
  • Typ RLK-ST60: Przenośnik rolkowy / System zatrzymania długości. Ciężki przenośnik rolkowy typu RO-ST60 z wagą i normalnym systemem flip-stop typu RLK.
  • Typ RLH-ST60: Przenośnik rolkowy / system zatrzymania długości System flip-stop regulowany za pomocą pokrętła z miejsca pracy i mocowania pneumatycznego, elektroniczny wyświetlacz cyfrowy. Długość konstrukcyjna = długość + 0,8 mtr.
  • Typ RLE-ST60: Przenośnik rolkowy/elektroniczny system zatrzymania długości typu TIGER STOP z programowalnym systemem zatrzymania.



ZS 170 N-F

SKU: 1077851

Piła radialna Graule ZS 200 N-F

82 656,00 zł 67 200,00 zł

Skontaktuj się z naszymi handlowcami

Zdjęcie handlowca
Marcin Bączyk
handel@kma-maszyny.pl
+48 785 591 297
Zdjęcie handlowca
Rafał Chodkiewicz
sprzedaz@kma-maszyny.pl
+48 608 417 517

Parametry

Czas realizacji: do 3 tyg.
Gwarancja: 1 rok
DTR
Moc silnika400 V / 3 kW (opcjonalnie: 5 kW)
Prędkość obrotowa2800 obr/min
Długość cięcia420 mm
Szerokość cięcia 90°/45°420 / 295 mm
Głębokość cięcia 90°/45°200 / 140 mm
Zakres ukosowania w poziomie45°-90°-25°
Zakres ukosowania w pionie60°-90°-30°
Średnica tarczyØ520 mm
Średnica króćca odciągowegoØ100 mm
Waga490 kg
