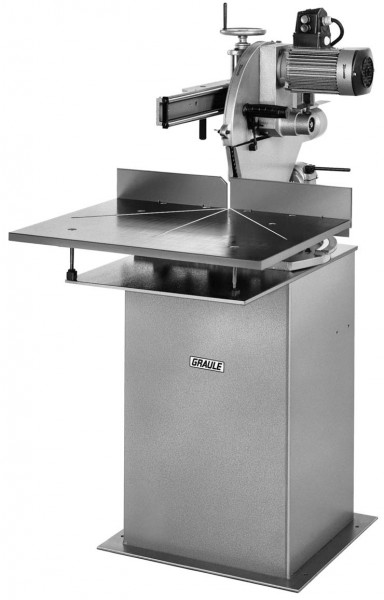

Cechy:

• piła poprzeczna/radialna o maksymlanej wysokości cięcia 200 mm
• możliwość cięcia ukośnego na 2 poziomach
• stabilna konstrukcja z żeliwa szarego
• precyzyjne łożyskowanie kulkowe prowadnicy narzędzia na hartowanych i szlifowanych stalowych wałkach
• ręczny posuw piły
• szybka regulacja ukosu do 25° w poziomie i do 45° w pionie
• regulowane ograniczniki stałe pod kątem 90° i 45°
• dolna osłona tarczy piły może być podłączona do systemu odciągowego

• skala dla kątów pośrednich

• mocna i stabilna konstrukcja
• urządzenie sprężyny powrotnej
• brak możliwości cięć bocznych
• mocny silnik

Odpowiednia do cięcia:

• drewna
• PVC
• aluminium

Wyposażenie opcjonalne:

• Hydrauliczny hamulec posuwu
• zacisk ręczny po lewej stronie
• Pneumatyczny zestaw zaciskowy, mocowany po obu stronach
• Pneumatyczna końcówka natryskowa
• Pneumatyczny zespół sterujący składający się z separatora wody, zaworu redukcyjnego z manometrem i olejarki
• Zawór redukcyjny ciśnienia z manometrem
• Przykładnica 90° do cięcia małych (ostrych) kątów
• Przechylanie maszyny z przodu na obie strony za pomocą pokrętła ręcznego
• Urządzenie zaciskowe do profili skrzynek roletowych
• Urządzenie laserowe, promień lasera ok. Lina o długości 300 mm
• Modyfikacja piły promieniowej typu ZS 200N na piłę o średnicy 550 mm i wysokości cięcia 215 mm pod roletę
• Cyfrowy moduł odczytowy do regulacji kąta poziomego, 230 Volt
• Cyfrowy moduł odczytowy do regulacji kąta poziomego i pionowego, 230 Volt
• Cyfrowy moduł odczytu (alternatywa 1,5 V na zasilaniu akumulatorowym) na oś
• Jednostka pozycjonująca NC dla 2 osi: Głowica uchylno-obrotowa maszyny. Cyfrowy odczyt pozycji rzeczywistej i końcowej (#)
• Jednostka pozycjonująca NC dla 1 osi: Obrotowa głowica maszyny. Cyfrowy odczyt aktualnej pozycji i pozycji końcowej
• Jednostka pozycjonująca NC dla 1 osi: Głowica uchylna maszyny. Cyfrowy odczyt pozycji rzeczywistej i końcowej (#)
• Worek na wióry z zamkiem błyskawicznym do opróżniania
• Mobilny system odciągowy o długości 2,5 m. rura, 400 Volt (niedozwolona do profesjonalnej obróbki drewna)
• Mobilny system odciągowy o długości 2,5 m. rura 400 Volt (instalacja czystego powietrza ze znakiem jakości „H2” dla przemysłu drzewnego)
• Automatyczny moduł rozruchowy do maszyn z systemem odsysania
• Długość cięcia do ok. 600 mm na zamówienie

Wyposażenie opcjonalne - tarcze:

• Tarcza TCT 300 x 3,2 x 40 mm, 72  (dla drewna)
• Tarcza TCT 300 x 3,2 x 40 mm, 96  (do aluminium i PCV)
• Tarcza TCT 305 x 2,2 x 40 mm 80 (dla profili z cienkościennych blach stalowych)
• Tarcza TCT 350 x 3,4 x 40 mm, 42 (dla drewna)
• Tarcza TCT 350 x 3,2 x 40 mm, 72  (dla drewna)
• Tarcza TCT 350 x 3,0 x 40 mm, 108 (do aluminium i PCV)
• Tarcza TCT 420 x 3,4 x 40 mm, 48 (dla drewna)
• Tarcza TCT 420 x 3,2 x 40 mm, 84 (dla drewna)
• Tarcza TCT 420 x 3,2 x 40 mm, 108 (do aluminium i PCV)
• Tarcza TCT 520 x 4,0 x 50 mm, 60 t (dla drewna)
• Tarcza TCT 520 x 3,6 x 50 mm, 120 (do aluminium i PCV)
• Tarcza TCT 550 x 4,0 x 50 mm, 180 (do aluminium i PCV)

Wyposażenie opcjonalne - stoły robocze:

Normalna konstrukcja do lżejszego drewna, profili PVC i aluminiowych

• Konstrukcja: Łożyskowane rolki z tworzywa sztucznego o średnicy 40 mm, szerokość rolki 300 mm, rozstaw rolek 300 mm,
• Wysokość przenośnika rolkowego 885 +/- 10 mm, w tym część łącząca do pił z ramieniem promieniowym typu ZS...
• Ważne: Należy podać stronę podłączenia i typ maszyny!
• Typ RO: Przenośnik rolkowy w komplecie ze stojakami i częścią łączącą
• Typ RLK : Przenośnik rolkowy / system ogranicznika długości ze skalą i ogranicznikiem. W komplecie ze stojakami i częścią łączącą
• Typ RLH: Przenośnik rolkowy / system zatrzymania długości z flip-stopem, regulacja długości za pomocą pokrętła ręcznego z miejsca pracy i pneumatycznego zacisku flip-stopu, elektroniczny wyświetlacz cyfrowy, w komplecie ze stojakami i częścią łączącą
• Typ RLHK : Przenośnik rolkowy / system zatrzymania długości jak typ RLH, plus pneumatyczne składanie klapki z miejsca pracy

Ciężkie systemy rolkowe (do pracy w stolarniach)

• Konstrukcja: Łożyskowane kulkowo rolki stalowe o średnicy 60 mm, szerokość rolki 400 mm, rozstaw rolek 200 mm, nośność na rolkę 80 kg,
• Wysokość przenośnika rolkowego: 885 +/-10 mm, w tym część łącząca do pił z ramieniem promieniowym typu ZS ...
• Ważne: Należy podać stronę podłączenia i typ maszyny!
• Typ RO-ST60: Przenośnik rolkowy
• Typ RLK-ST60: Przenośnik rolkowy / System zatrzymania długości. Ciężki przenośnik rolkowy typu RO-ST60 z wagą i normalnym systemem flip-stop typu RLK.
• Typ RLH-ST60: Przenośnik rolkowy / system zatrzymania długości System flip-stop regulowany za pomocą pokrętła z miejsca pracy i mocowania pneumatycznego, elektroniczny wyświetlacz cyfrowy. Długość konstrukcyjna = długość + 0,8 mtr.
• Typ RLE-ST60: Przenośnik rolkowy/elektroniczny system zatrzymania długości typu TIGER STOP z programowalnym systemem zatrzymania.
