Opis produktu
Idealne rozwiązanie dla małych producentów mebli dążących do poprawy jakości procesu produkcyjnego przy niewielkim budżecie. Do produkcji kuchni i mebli na wymiar.
Wysoka dokładność, wszechstronność i wydajność.
• Przyjazny dla użytkownika interfejs.
• Konfigurowalne wyposażenie: wybierz swoje rozwiązanie!
• Programowalna obróbka CNC
• Mała powierzchnia - 3 mkw.
• Łatwa konserwacja, automatyczne smarowanie osi i niskie zużycie energii
Wysoka dokładność, wszechstronność i wydajność.
• Przyjazny dla użytkownika interfejs.
• Konfigurowalne wyposażenie: wybierz swoje rozwiązanie!
• Programowalna obróbka CNC
• Mała powierzchnia - 3 mkw.
• Łatwa konserwacja, automatyczne smarowanie osi i niskie zużycie energii
Cechy:
- łatwo programowalna wiertarka z łatwym w obsłudze oprogramowaniem, 3 sterowane osie X, Y, Z, wykonująca również operację rowkowania, frezowania i nawierceń kątowych (opcja, np. do ramek) i pracująca od dołu
- obsługa płyt z pneumatycznym dociskiem i automatycznym smarowaniem osi
- maszyna wyprodukowana zgodnie z normami CE

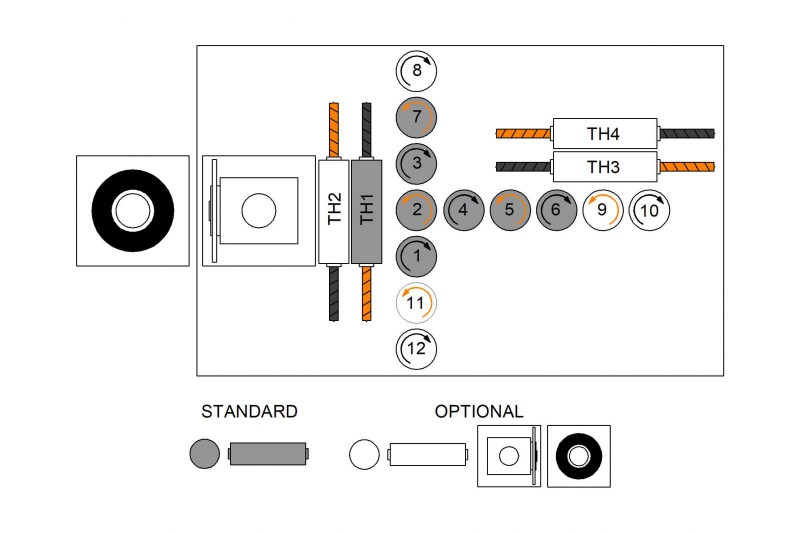

Wyposażenie standardowe:
- jednostka główna - niezależne wrzeciona
- pionowe - 7 szt.
- poziome - 1 szt. (podójne TH1- do wiercenia tył/przód)
- precyzyjny ręczny wyrównywacz boczny, przesuwany na łożyskach kulkowych
- wykrywanie krawędzi paneli za pomocą czujnika laserowego dla perfekcyjnych połączeń paneli
- oprogramowanie teleserwisowe
- wydajny system zbierania pyłu i automatyczne dmuchawy do efektywnego czyszczenia jednostki głowicy wiercącej
- stoły robocze z flotacją - unikalne w swojej klasie
- automatyczne smarowanie osi - unikalne w swojej klasie
- praca w cyklu lub z operatorem
- pakowanie: na palecie drewnianej
- sprzęt i oprogramowanie:
- OSAI OPEN LIGHT CNC System - do programowania zadań i zdalnego połączenia
- Panel Pegasus Light - oprogramowanie do projektowania
- Komputer PC -Win10 IoTE 64bit, LTSC SSD128GB_MSATA/0C, CPU Intel Celeron J1900 - 4GB RAM, 17" ekran LED, ochrona IP65, format 4:3, rozdzielczość: 1280x1024
- porty USB i Ethernet

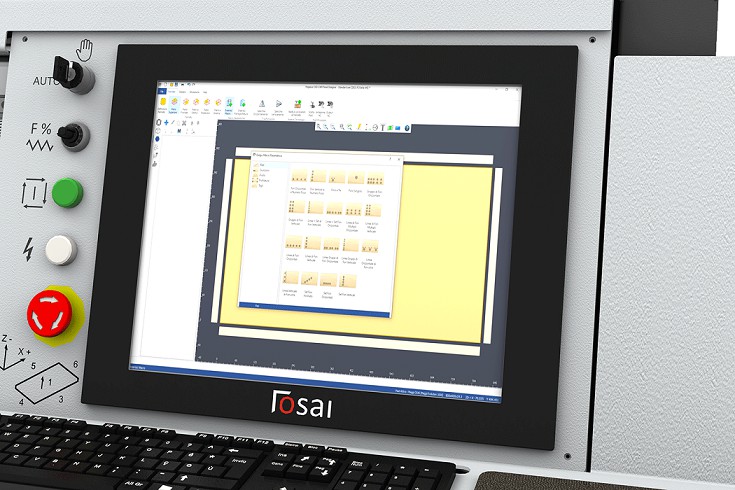

- Łatwy w użyciu interfejs oprogramowania - intuicyjny ekran dotykowy z ikonami, wprowadzanie danych krok po kroku i program symulacyjny. Spełnia wszystkie wymagania dla PRZEMYSŁU 4.0. Szybki wybór i wykonanie programów częściowych. Listy zadań i szeroki zakres makr. Programowanie parametrów. Program "Office Creator" na PC. Bezpośredni import najbardziej popularnych formatów plików 3D-CAD takich, jak: (.stl, .stp, .iges, .obj, .skp) oraz plików 2D w formacie (.dxf, .dwg) opracowanych na oprogramowaniu, przy użyciu prostego programu dekodującego. Bezpłatne aktualizacje oprogramowania w celu uzyskania najwyższej wydajności.
- Wszechstronność - konfigurowalny sprzęt do spełnienia Twoich wymagań. Maksymalne szerokość pola roboczego 800 mm (z dowolnym wrzecionem oraz na całej powierzchni płyty). Maks. waga panelu 70 kg aby obrobić ciężkie blaty kuchenne i niestandardowe płyty. Cykl roboczy z podawaniem przelotowym lub z powrotem do operatora.

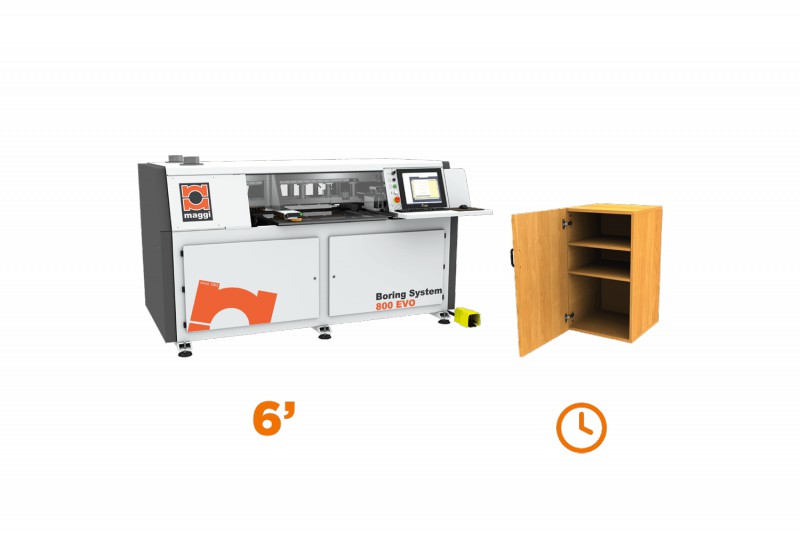

- Szybkość - zerowy czas ustawiania. 5 razy szybsza, niż wiertarka jednogłowicowa i najszybsza w swojej kategorii. Prędkość osi 25 m/min (pełne obciążenie) i 70 m/min (bez obciążenia). Wszystkie operacje robocze w jednym cyklu. Pozioma koncepcja maszyny ułatwia operatorowi załadunek obrabianych elementów. Szybkie wykonywanie programów poprzez czytnik kodów kreskowych.

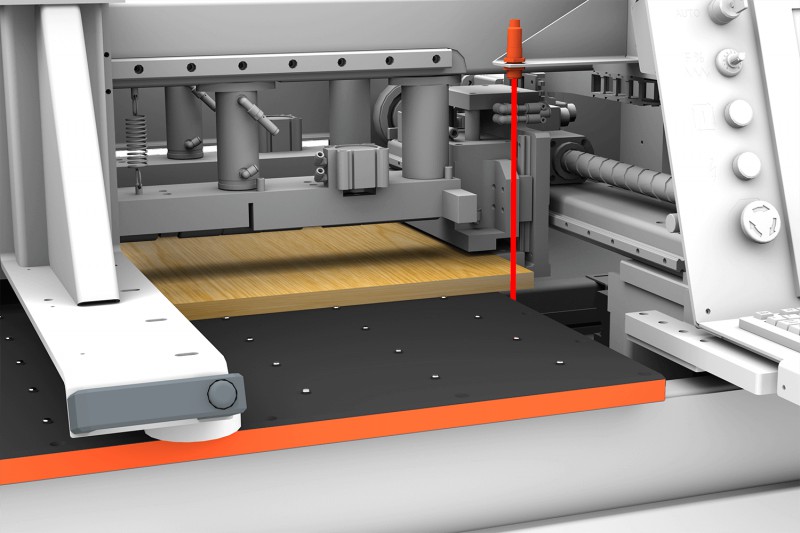

- Wysoka dokładność - duże i solidne stoły robocze zapewniają największą stabilność obrabianego przedmiotu, a laserowy detektor długości płyt zapewnia najwyższą dokładność wiercenia.

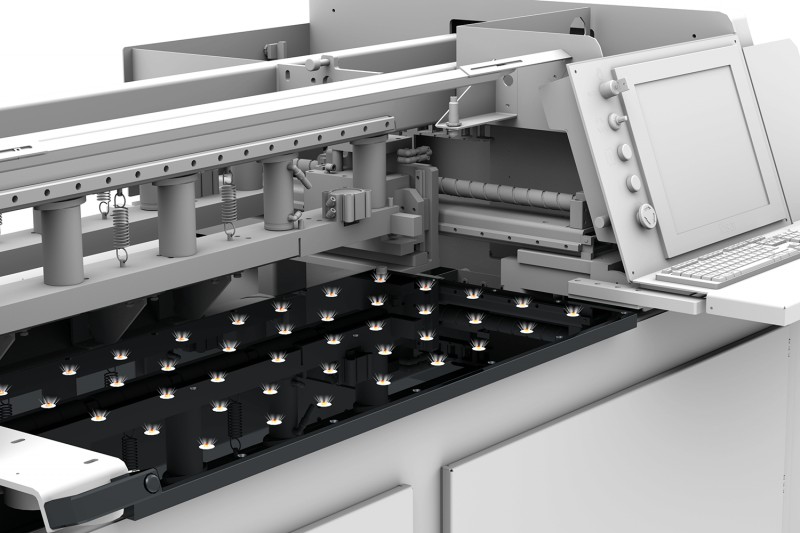

- Łatwa obsługa ciężkich paneli - stoły robocze z flotacją powietrza ułatwiają operatorowi ustawienie ciężkich paneli i zapobiegają ich zarysowaniu.

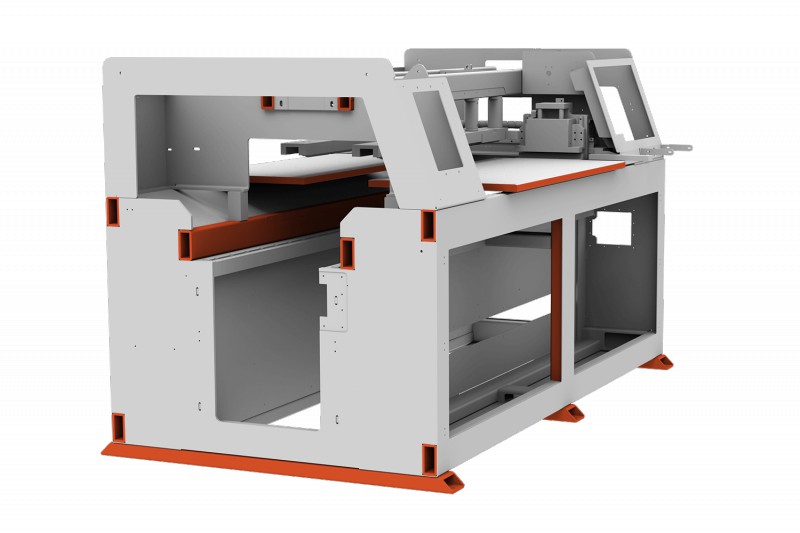

- Wysoka jakość, która trwa - solidna konstrukcja, wykonana ze stali i zbudowana tak, aby wytrzymać intensywną pracę i ciężkie zadania, dobrze zwymiarowany pneumatyczny zacisk, dostosowany do obsługi paneli o wadze do 70kg oraz podwójne zaciski przytrzymujące w połączeniu z wysoce precyzyjną mechaniką, bezszczotkowymi silnikami o mocy 1 kW i prowadnicami rolkowymi sprawiają, że ta maszyna jest zawsze tak dokładna, jak pierwszego dnia.

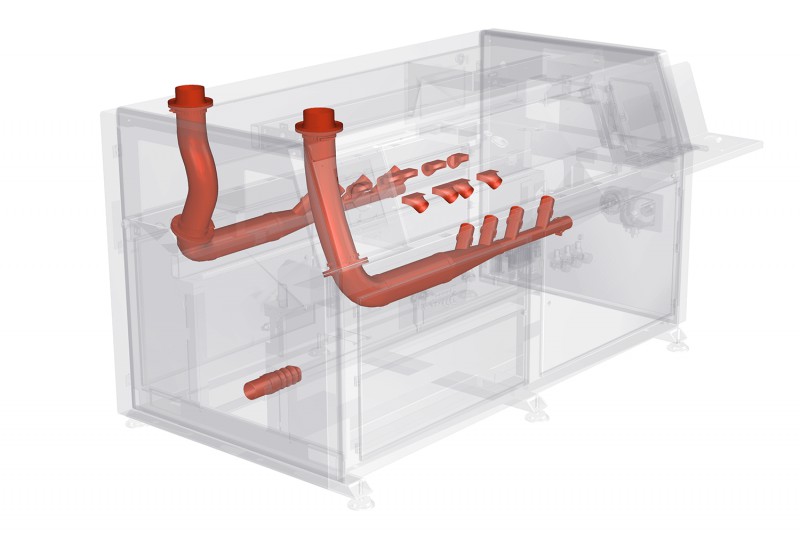

- Efektywny system odprowadzania pyłu - dwa króćce odciągowe o średnicy 120mm i jedna o średnicy 80mm zapewniają skuteczne odprowadzenie pyłu nawet podczas najbardziej wymagających prac. Odpowienie odciągi o wydajności 750 m3/h.
Wyposażenie opcjonalne:
- dodatkowe wrzeciono pionowe (prawostronne)
- dodatkowe wrzeciono pionowe (lewostronne)
- podwójne poziome wrzeciono, oś X - TH2
- podwójne poziome wrzeciono, oś Y - TH3 (wiercenie na 4 i 5 stronie płyty)
- podwójne poziome wrzeciono, oś Y - TH4
- jednostka do wycinania rowków w tylnej ścianie panelu (zespół tarczy do rowków, oś X, w zestawie tarcza: 120mm średnicy, 4,2mm grubości, D 20/Z 24.
- zmotoryzowany wyrównywacz boczny - do szybkiego i efektywnego podawania płyt, aby zdecydowanie zwiększyć wydajność podczas pracy seryjnej
- elektrowrzeciono, ręczna zmiana narzędzi - do wykonywania różnego rodzaju operacji frezowania takich, jak: drążenie, frezowanie, wycinanie prostych kształtów geometrycznych i liter. Uchwyt do frezów HSK ułatwia i przyśpiesza ręczną wymianę i ustawienie narzędzia (elektrowrzeciono 3,6 kW, uchwy frezarski HSK 32, tuleja zaciskowa ER 25 - śr. 16 mm, prędkość obrotowa 18 000 obr./min.)
- elektrowrzeciono, ręczna wymiana narzędzi - do wykonywania różnego rodzaju operacji frezowania takich, jak: drążenie frezowanie, wycinanie prostych kształtów geometrycznych i liter. (elektrowrzeciono 3,6 kW, tuleja zaciskowa ER 25 - śr. 16 mm, prędkość obrotowa 18 000 obr./min.)
- elektrowrzeciono, ręczna wymiana narzędzi - do wykonywania różnego rodzaju operacji frezowania takich, jak: drążenie frezowanie, wycinanie prostych kształtów geometrycznych i liter. (elektrowrzeciono 4,5 kW, tuleja zaciskowa ER 32 - śr. 20 mm, prędkość obrotowa 18 000 obr./min.)
- czytnik kodów - czytnik odczytuje kod na panelu i automatycznie wgrywa program roboczy do maszyny
- licencja Pegasus PRO (dla modeli z frezarką) (tworzenie programów na komputerze, następnie wgrywanie programu przy pomocy klucza USB)
- specyfikacja maszyny dla rozwoju postprocesora - Specyfikacja maszyny pozwala na opracowanie postprocesora do importu programów roboczych, opracowanych przez inne oprogramowanie CNC, do oprogramowania maszyny (rozwój postprocesora jest na zlecenie klienta)
- import programów 3D - Do importu projektów mebli 3D, stworzonych przez inne programy 3D, bezpośrednio do maszyny. Import programów 3D z STEP, IGES, SKETCHUP.
- własne makra na żądanie (Aby zaoszczędzić czas podczas programowania. Własne makra umożliwiają wykonanie typowych operacji takich, jak: wiercenie otworów pod zawiasy jednym kliknięciem)
- Zalecany zestaw narzędzi TOOL BOX (Wybór narzędzi przez techników Maggi dla profesjonalnego podejścia)
- składany stół z rolkami - Aby ułatwić operatorowi obsługę płyt o dużych wymiarach. Składany stół (500x750) z przodu i/lub z tyłu maszyny
- pakowanie w drewnianej skrzyni - 2630 x 1560 x 1520 mm - 108 kg (Zalecane do długiego transportu, lądem lub drogą morską.)
- niezależny stół rolkowy 500x1500mm (Aby ułatwić operatorowi obsługe płyt o dużych wymiarach. Regulowana wysokość od 770 do 1175mm, maks. nośność 45 kg/m. Może być zainstalowany po obu stronach maszyny.)
- Silniki o specjalnych napięciach na życzenie (Maszyna może pracować w krajach, które mają inne napięcia, niż europejskie)
BORING SYSTEM 800 EVO CNC
SKU: 1077281

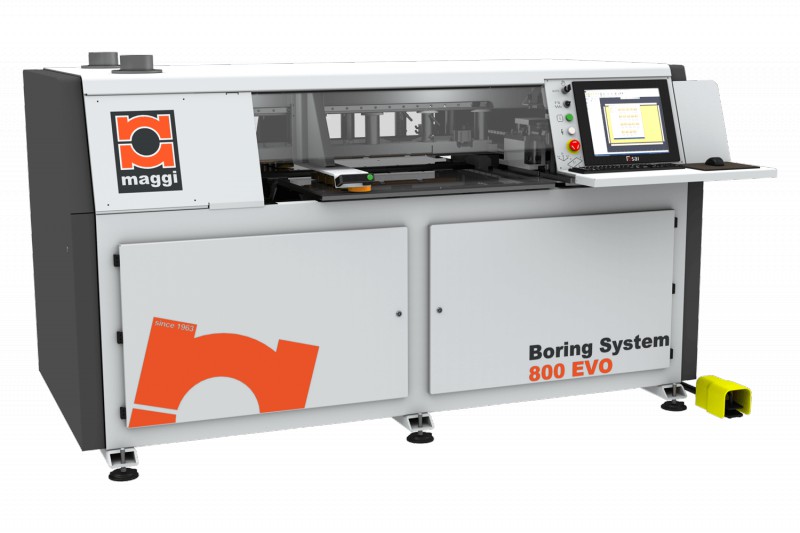

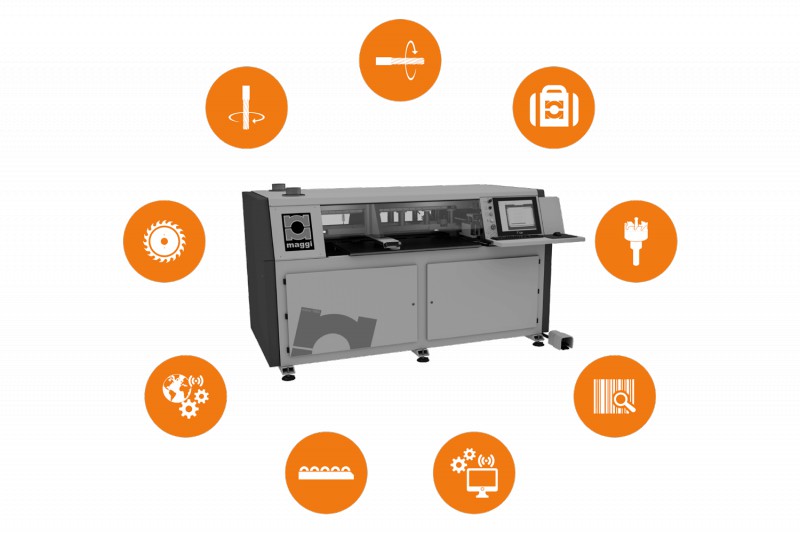

Wiertarka wielowrzecionowa Maggi BORING SYSTEM 800 EVO CNC
204 918,00 zł 166 600,00 zł
Skontaktuj się z naszymi handlowcami
Marcin Bączyk
handel@kma-maszyny.pl
+48 785 591 297
Rafał Chodkiewicz
sprzedaz@kma-maszyny.pl
+48 608 417 517
Parametry
Czas realizacji: 24h
DTR
Maks. wymiary panelu X-Y-Z | 3000 x 800 x 50 mm |
Min. wymiary panelu X-Y-Z | 300 x 100 x 10 mm |
Maks. waga panelu | 25 kg |
Maks. prędkość osi (obciążenie/bez obciążenia) | 25 m/min - 40 m/min |
Podwójne wrzeciona poziome (oś X) | 2 szt. (TH1, TH2) |
Podwójne wrzeciona poziome (oś X) | 1 szt. (TH3) |
Wrzeciona pionowe (oś Z) | 9 szt. (4X-5Y) |
Odległość między wrzecionami | 32 mm |
Prędkość obrotowa wrzeciona | 3200 obr./min. |
Zintegrowany zespół tarczy, pozycja stała (oś X) | 1 szt. |
Średnica - tarcza | 160 mm |
Grubość - tarcza | 3,2 mm |
Prędkość obrotowa - tarcza | 5700 obr./min. |
Moc silnika (wrzeciona i tarcza) | 2,2 kW |
Moc całkowita | 3 kW |
Średnica króćca odciągowego | 2x120mm, 1x80mm |
Ciśnienie powietrza | 6 BAR |
Wydajność powietrza | 750 m3/h |
Wymiary całkowite - waga netto | 1830 x 2000 x 1800 - 975 kg |
Wymiary wysyłki - waga brutto | 2090 x 2060 x 1900 mm - 1060 kg |
